Onda de seno pura versus inversores modificados de la onda de seno - cuál es la diferencia?

INVERSOR

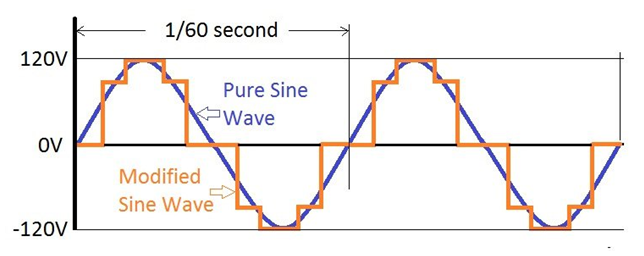

El principal trabajo de un inversor es convertir la corriente DC (corriente continua) del banco de baterías o paneles solares a la corriente AC (corriente alterna) necesaria para la mayoría de los electrodomésticos. Para ello, debe tomar el voltaje DC constante y cambiarlo a una curva de onda senoidal que va por encima y por debajo de 0 voltios. Cuando los inversores salieron por primera vez, la forma más común de hacer esto era hacer que el voltaje subiese y bajara, creando una señal en bloque. Esto se llama onda senoidal modificada, vista en naranja en la imagen de abajo. Las ondas seno modificadas más avanzadas hacen pasos múltiples, intentando acercarse a una onda sinusoidal pura.

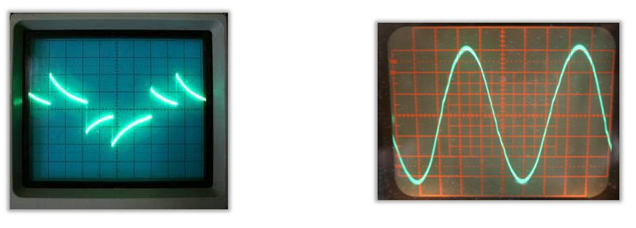

En las siguientes imágenes, puede ver una salida de una onda sinusoidal modificada en un osciloscopio a la izquierda. Una onda sinusoidal pura se muestra a la derecha. Aparte de cómo se ve la señal, ¿cuál es la diferencia entre las dos salidas?

Un inversor de onda sinusoidal modificado se puede utilizar para sistemas simples que no tienen ningún equipo electrónico o de audio delicados que pueden captar la onda agitada y producir un zumbido. Los viejos televisores de tubo y los motores con cepillos suelen estar bien con la onda sinusoidal modificada. Su reloj digital probablemente actuará funky, y recargadores de batería con bastante frecuencia simplemente no funcionará. Algunos equipos pueden parecer estar funcionando bien, pero pueden correr más caliente que con una onda sinusoidal pura y reducir la vida de la misma.

Tenga en cuenta si está pensando en comprar un inversor de onda cuadrada modificada para afeitarse unos cuantos dólares de los costos del sistema. Toda una balsa de aparatos modernos no funcionará tan bien y algunos no en absoluto en esta forma de onda:

Impresoras láser, fotocopiadoras, y cualquier cosa con un componente eléctrico llamado un tiristor

Cualquier cosa con un rectificador controlado por silicio (SCR), como los usados ​​en algunos controles de la lavadora

Algunos ordenadores portátiles

Algunas luces fluorescentes con balastos electrónicos

Algunos cargadores de batería para herramientas inalámbricas

Algunos nuevos hornos y calentadores de pellets con controles de microprocesador

Relojes digitales con radios

Los aparatos con controles de velocidad / microprocesador (como algunas máquinas de coser)

X-10 sistemas domésticos

Equipos médicos tales como concentradores de oxígeno

En general, debido a que la distorsión armónica total es mayor en los inversores de onda cuadrada modificados, los motores funcionarán más calientes (menos eficientemente, consumiendo hasta un 30% más de energía que con los inversores de onda sinusoidal pura) y probablemente no durarán tanto. Además, un inversor cuadrado modificado de la onda causará a menudo un "zumbido" ser oído de los dispositivos audio ya veces otros aparatos como ventiladores de techo y hornos de microonda.

Comparamos el uso de un inversor de onda sinusoidal modificado con el funcionamiento de un automóvil con ruedas cuadradas frente a un inversor de onda sinusoidal puro como el funcionamiento de un automóvil con ruedas redondas. En el primer caso el paseo va a ser horrible áspero y dependiendo de la sensibilidad de los ocupantes del coche no pueden sobrevivir el paseo.

LOS INVERSORES DE ONDAS SINAS PURAS SON PREFERIDOS PARA MUCHAS ELECTRÓNICAS

La onda sinusoidal pura es siempre necesaria para un sistema de atadura de rejilla. Generalmente se necesita para los nuevos televisores LED, bombillas CFL y cargas inductivas como motores sin escobillas. Los relojes y equipos de audio se comportarán mucho mejor en una onda senoidal pura.

DIFERENCIAS EN EL COSTO ENTRE LOS INVERSORES MODIFICADOS Y PUROS DE LAS ONDAS SINAS

Generalmente, los inversores sinusoidales modificados son menos costosos que un inversor de onda sinusoidal pura, por lo que todavía se utilizan en sistemas simples. Pero a medida que la tecnología avanza, el costo de los inversores de onda senoidal pura está bajando, haciéndolos mucho más asequibles y la opción favorita.

INVERTERS OFF-GRID TRABAJANDO CON BANCOS DE BATERÍA 12, 24, O 48V

Una vez que el controlador de carga ha cargado el banco de baterías, el inversor fuera de red convierte el banco de baterías de 12, 24 o 48VDC a voltaje de AC. La salida de AC depende de sus necesidades. En América del Norte, la mayoría de uso residencial y comercial es 120V monofásico. Los hogares usan a menudo la fase dividida 240V para las cargas más grandes tales como una secadora de ropa, bomba del pozo, y estufa eléctrica. Los edificios comerciales que utilizan mucha energía tendrán generalmente 208V o 480V 3-phase entregado al edificio, y entonces se rompe a 120V cuando se envía a los enchufes. Dependiendo de cómo cablear la salida del inversor, y qué inversor se obtiene, podría tener tanto 120V como 240V como salida. Usted necesita determinar lo que requieren sus cargas, y seleccionar y configurar el inversor en consecuencia.

La mayoría de los inversores fuera de la red no pueden vender energía extra a la red, con la excepción de inversores como los inversores de la serie Outback FXR o los inversores Schneider XW +. Sin embargo, un inversor / cargador puede conectarse a la red (si está disponible) para actuar como un cargador de batería. Por ejemplo, si usted tiene un barco o RV con un inversor / cargador, cuando se conecta a la energía de la orilla, puede utilizar la corriente alterna de la red eléctrica para cargar su banco de baterías cuando la energía solar no proporciona suficiente energía. Pero esa conexión de AC es unidireccional, sólo tomará de la red, no devolverá. Del mismo modo, a menudo puede conectar un generador a la entrada de AC de un inversor / cargador para recargar las baterías cuando sea necesario. Esta es una configuración común para las casas fuera de la red que necesitan más energía en el invierno que el sol puede proporcionar.

Al seleccionar un inversor, debe determinar cuál será su máximo consumo de vatios si todos sus aparatos que pueden estar encendidos al mismo tiempo, están encendidos. Si tiene una bomba de 800W, una nevera de 100W, cinco luces de 10W y un portátil de 50W, debe agregar las potencias para obtener al menos un inversor de 1.000W. Usted también tiene que asegurarse de que el inversor es capaz de manejar la oleada a medida que los motores se encienden. Por ejemplo, si la nevera y la bomba de pozo están encendidas al mismo tiempo, la sobretensión podría ser de tres o cuatro veces la potencia nominal. Usted debe estar seguro de que el inversor puede manejar eso. Los inversores se clasifican en voltaje continuo y oleaje.

Además, debe seleccionar el tamaño del banco de baterías y seleccionar el inversor que corresponda. El voltaje del inversor no es seleccionable en el campo, ya sea 12V, 24V, o 48V, no pueden hacer todos ellos, sólo uno.

Los inversores basados ​​en batería tienen un montón de opciones para elegir. No todos los inversores tienen todas las características, por lo que es necesario decidir qué características son necesarias o deseadas, y seleccionar el inversor basado en que los tiene.

Algunas de las características incluyen la capacidad de cargar el banco de la batería de una fuente de la AC como la rejilla o un generador; Incluso el arranque automático del generador para alimentar el cargador de AC incorporado en el inversor para cargar las baterías de ciclo profundo cuando están bajas y apagarlas cuando se cargan. Algunos pueden utilizar automáticamente el generador para ayudar con cargas altas, reduciendo la necesidad de sobredimensionar el inversor para el uso pesado ocasional. Algunos ejemplos incluyen el arranque del generador remoto de AGS de Schneider, el arranque automático del generador Magnum ME-AGS-N y el arrancador del generador de convertidores y de convertidores solares del inversor independiente del modelo.

Dado que el inversor se instala a menudo en un lugar apartado de las baterías, es útil tener un control remoto o una pantalla en el salón para vigilar el sistema. Algunos inversores incluso tienen la capacidad de supervisar el sistema de forma remota a través de la web. Esto es muy útil para ubicaciones a tiempo parcial que usted no está siempre allí para vigilar.

Muchos inversores se pueden apilar para aumentar el voltaje o la corriente, o ambos. Esto le permite utilizar múltiples inversores en una configuración maestro / esclavo, encendiendo automáticamente sólo los inversores según sea necesario, ahorrando energía de la batería, ya que no está suministrando energía al segundo inversor cuando no es necesario.
